1、 了解什么是內窺鏡，它的用途

從名詞分析，用鏡子進行內窺，擴展開說為利用鏡子觀察身體內部。

在醫學上，內窺鏡是一種通過創口或自然孔道進入人體內，用于成像和診斷的醫學器械。對無創和微創手術它無疑是一個必不可缺的幫手。

2、 內窺鏡的分類

1.      根據其作用位置（身體區域）分類：例如關節鏡（關節）、支氣管鏡（肺）、結腸鏡（結腸）、膀胱鏡（膀胱）、宮腔鏡（子宮）、腹腔鏡（腹部或骨盆區域）等等；

2.      根據其傳導原理分類：光學鏡和電子鏡；

3.      按鏡體是否可彎曲分類：光學鏡：光學硬鏡、光學半硬鏡、光學纖維軟鏡                                                                         電子鏡：電子硬鏡、電子軟鏡。

以下按其傳導原理進行分類敘述

3、 光學鏡

光學鏡：由機械系統、光學系統、導光系統三部分組成。鏡內部結構為物理光學系統，目鏡由光學透鏡、鏡管內部由柱狀光學透鏡、或半軟/軟性光學纖維，以光學的物理原理組成。整條光學鏡傳導的是光。

淺談前世今生

1806年德國人菲利普·博齊尼（Philipp Bozzini）發明了硬管式醫用內窺鏡，當時稱作光導器（lichtleiter），用于檢查膀胱和尿道，它打開了醫用內窺鏡的應用和發展之路。早期的醫用內窺鏡以金屬管為外殼，內部裝有棱鏡、透鏡、反光鏡等光學元件，采用燭光或鎢絲外光反射光源或小電珠內光源進行照明，對內部組織成像從而進行觀察。因其結構組成，首先插入腔體困難且令患者痛苦，再者光源的照明亮度不夠，影像不清晰，角度原因視場小，觀察盲點多，診斷效果差。至今，硬管式內窺鏡多有優化，材料的選取更安全，其直徑也越來越小，照明光源也在不斷發展，到現在亮度，溫度，壽命各方面都不錯的冷光源，圖像處理方面等都有極大的提升，甚至可以說飛躍。

3.1光學硬鏡

3.1.1結構

1)        機械系統：由不銹鋼合金鏡外管，內管、鏡體、光錐、目鏡腔、眼罩等組成。

其中鏡體、鏡外管、內管、光錐、目鏡腔都是不銹鋼合金材料；

硬鏡眼罩是黑色高分子耐高溫材料。

1.鏡外管和鏡體各部連接處，由激光無縫焊接而成，保證了整根鏡子的密封性。

2.鏡體和眼罩通過精密儀器旋緊固定密封，使用過程中不會脫落漏氣。

3..鏡管和物鏡通過膠粘或者焊接技術密封，使用過程中不會滲漏。金屬焊接技術的物鏡密封性更好。

2)        光學系統：由物鏡，柱狀光學鏡片，目鏡組成。

其中物鏡決定了內窺鏡的視角和視野，并負責采集圖像；透鏡鏡組（轉像系統）負責傳輸圖像，目鏡放大圖像并通過眼罩傳出圖像。（詳細的以后再談，整個最重要的就是光學系統）視角（觀察窗）：物體圖像的入射光線，最先通過物鏡玻璃，一般采用藍寶石材質（強度高、硬度高、耐沖刷），進入物鏡后平行傳導。進入物鏡的入射光線和水平線的夾角，即視角（DOV），Direction Of View. 內窺鏡視角一般有0°，12°，30°，70°，90°。

視野：物鏡可以觀察到的范圍，稱為視野（FOV）, Field Of View. 內窺鏡視野范圍一般分為廣角，標準角。廣角適用于腔體比較大的內窺鏡，如腹腔鏡、宮腔鏡、膀胱鏡都是廣角；標準角用于腔體比較小的如前列腺電切鏡，是標準角。

焊接：物鏡玻璃為內窺鏡最先端，藍寶石材質。物鏡玻璃和金屬鏡管之間的密封程度，決定了內窺鏡的壽命。國產硬鏡一般采用膠水將物鏡玻璃和金屬管粘牢，膠水不耐高溫高壓，故國產內窺鏡使用壽命一般在1年。國外的有采取金/銀/錫焊接。

3)        導光系統：由絲狀導光纖維組成。數萬根光學纖維組成，直徑在0.03mm。光纖主要的功能是傳導光亮。光纖系統一端連接內窺鏡的光錐，另一端連接物鏡端，冷光源從物鏡端射出內窺鏡，照亮體內。

導光系統和光學系統都是由純手工方式裝配完畢。每一個內窺鏡的內部裝配都是由人工完成。

物鏡端光纖 ：光纖裝入內窺鏡前需編成若干小股。常規有一股，二股，三股。一股光纖在物鏡端呈現的是半圓或者整圓，如圖1和2。二股光纖在物鏡端呈現的是左右兩個方向，三股光纖在物鏡端呈現的是上、左、右三個方向，如圖3。

3.1.2原理

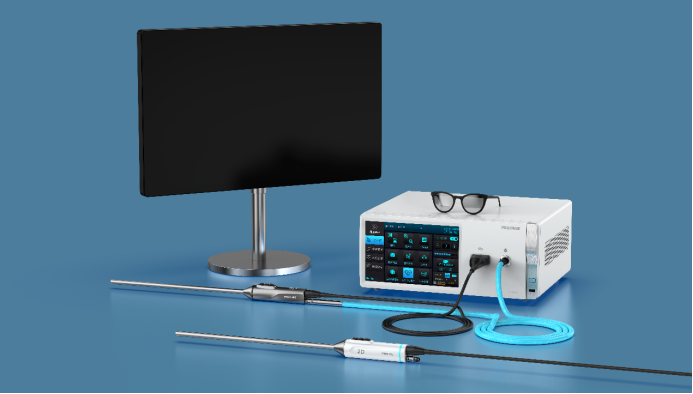

冷光源→患者內腔→物鏡→柱狀透鏡組→目鏡→圖像處理器→顯示屏

3.1.3使用注意

由于解剖結構受限，內窺鏡的設計上，在鏡鞘有限的空間內，有照明，窺視，器械的手術通道，因此，內窺鏡一般都比較細，管壁也很薄，導致內窺鏡易彎曲受到損壞。

詳細說明：

1.硬鏡內部為光學玻璃結構，使用中需輕拿輕放，避免磕碰。

2.硬鏡不能用于超聲波清潔，可用高溫高壓消毒，低溫等離子消毒，氣體消毒。

3. 硬鏡運輸包裝需專用海綿盒，一鏡一盒，單獨包裝。

4.硬鏡不可和其他內窺鏡或者器械混合存放，需分開獨立存放。

5. 硬鏡管不可彎曲，不可用力過度彎曲鏡管，以免造成內部光學鏡片碎裂。

內窺鏡進出管鞘，需小心同軸出入，不可暴力拔出和插入。

6. 使用手術器械，如鉗子剪刀，不可過于靠近物鏡，以免損傷物鏡玻璃。

使用電設備，如電切環，單極環，激光光纖，不可過于靠近物鏡，以免損傷物鏡玻璃。

使用手術器械進出鏡子，不可用蠻力出入，會造成器械通道耗損加快。
